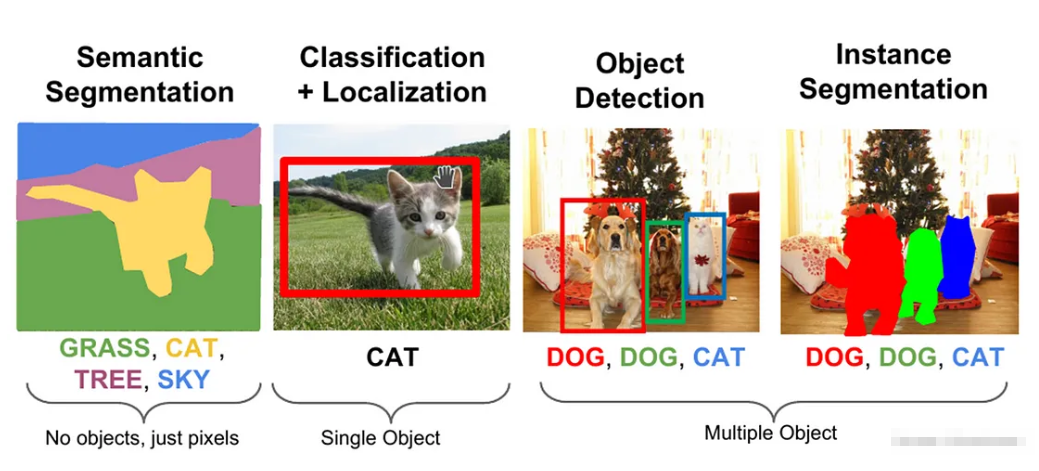

이번 포스팅은 객체를 인식하는 방법 중 하나인 U-Net의 업그레이드 버전인 U-Net++ (Nested U-Net) 논문을 살펴보겠습니다. 객체를 인식하는 방법에는 아래 그림과 같이 크게 Image Classification, Detection, Segmentation로 세 가지가 있습니다.
U-Net은 이 중에서 Segmentation을 목적으로 제안된 End-to-End 방식의 Fully-Convolutional 기반의 모델입니다. 특히, 의료 분야의 이미지를 다루기 위한 목적으로 제안되었습니다.

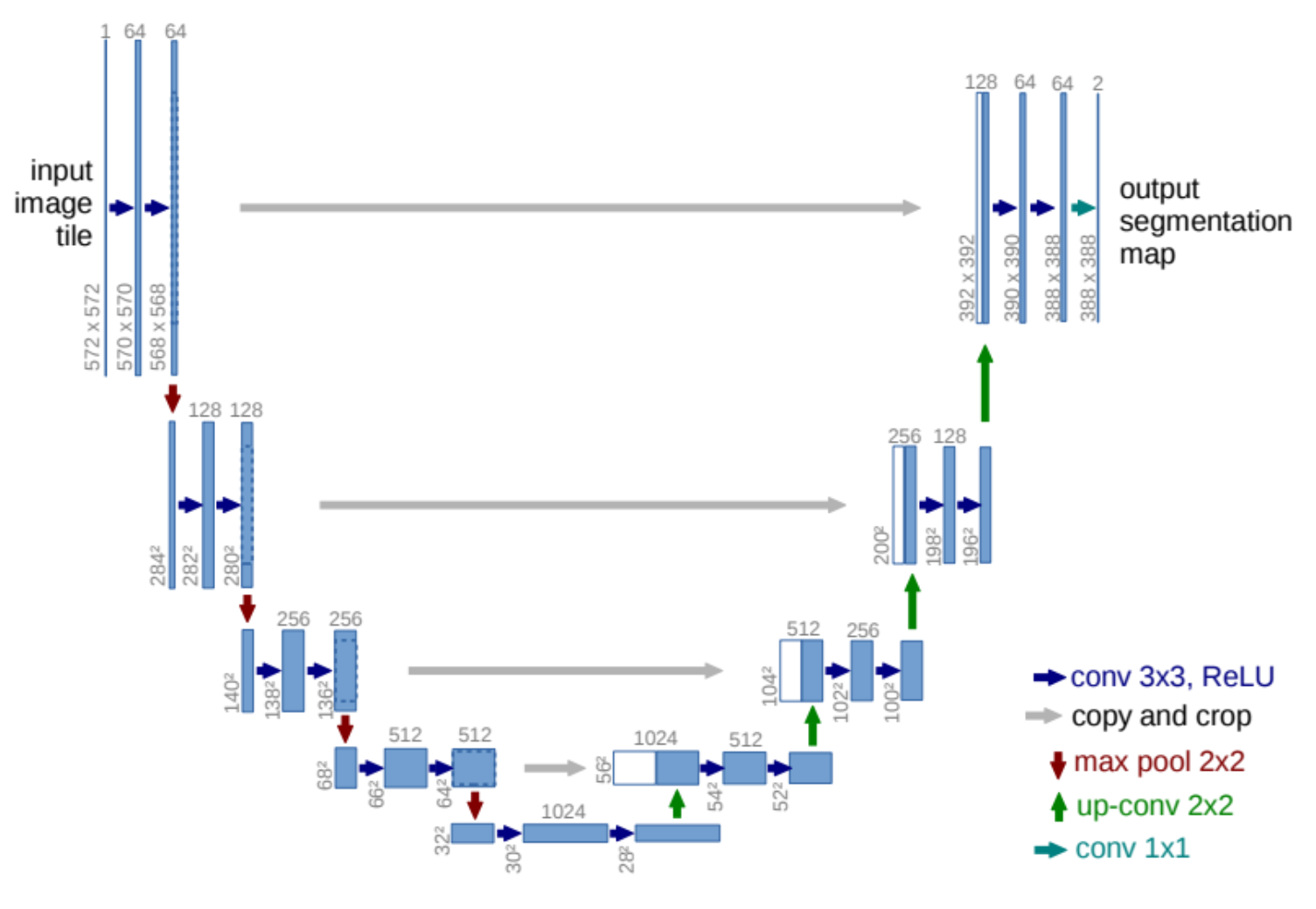

U Net의 구조는 위와 같습니다.
U-Net은 크게 2개의 영역으로 구분되어 있다고 할 수 있습니다.
1. Contracting Path(수축 경로) : 큰 입력 이미지로부터 의미(Context)있는 정보를 추출하는 부분
일반적인 CNN Architecture가 작동하는 부분과 같습니다.
2. Expanding Path(확장 경로) : 수축 경로에서 추출된 의미정보와 수축 경로에서 각 Layer에 존재하는 픽셀의
위치정보를 결합(Skip)하여 Up-Sampling을 진행하는 부분
먼저, Contracting Path는 이미지 픽셀의 차원을 축소하면서 의미있는 정보를 추출하는 부분입니다. 총 4개의 DownSampling 과정을 거치는데, 각 층마다 3x3 Conv를 두 번 거친 후 Stride가 2인 Pooling을 사용해 이미지 픽셀(Feature map)의 크기를 1/2로 줄입니다. Feature map의 크기는 줄어들지만 채널은 이전 단계의 2배(Feature Scale, 하이퍼파라미터)씩 증가합니다. 이렇게 여러개 층을 거쳐 Bottle Neck 구간의 Feature map이 형성됩니다.
두 번째로, Expanding Path를 알아보겠습니다. U-Net구조의 중요한 부분은 Expanding Path에 있습니다.
우리의 최종 목적은 이미지가 주어졌을 때, Segmentation을 수행하는 것입니다. 따라서 Contracting Path에서 축소하였던 정보를, 원래의 이미지와 픽셀 단위로 비교하기 위해서는 같은 크기의 픽셀로 복원을 시켜주어야 합니다.
그런데, 우리는 차원을 축소하는 과정에서 매 Layer마다 Stride가 2인 Pooling을 사용했습니다. 이를 복원시키려면 Upsampling을 해주어야 하는데, Upsampling을 하는 과정은 매우 많은 정보가 손실됩니다.
이를 해결하기 위해, U-Net에서는 Contracting Path 과정에서 각 레이어마다 가지고 있는 Feature map을 Expanding Path의 Feature map과 더해주어 Upsampling으로 뭉뚱그려진 위치정보를 보완해주는 효과를 가지게 합니다. 더해준다는 것을 조금 더 자세히 언급하자면, Add 연산이 아닌 Channel 차원으로 Concatenate를 시켜 다음 레이어로 넘겨줍니다.
U-Net++을 설명하기 전에, 먼저 U-Net에 대한 설명을 해보았습니다. 지금부터는 U-Net++이 U-Net과는 어떤 차이점이 존재하는지를 설명해보겠습니다. U-Net++은 U-Net과 크게 2가지의 차이점이 있습니다.
1. Re-designed skip pathways : U-Net에서도 Skip-Connection을 해주는 부분이 있었지만, U-Net++에서는 DenseNet의 아이디어를 차용하여 Encoder(수축 경로)와 Decoder(확장 경로)사이의 Semantic(의미적) Gap을 연결시켜 줍니다.
2. Deep Supervision : 각 브랜치의 출력(빨간색 선으로 표시된 부분)을 평균해서 최종 결과로서 사용하는 방법입니다.

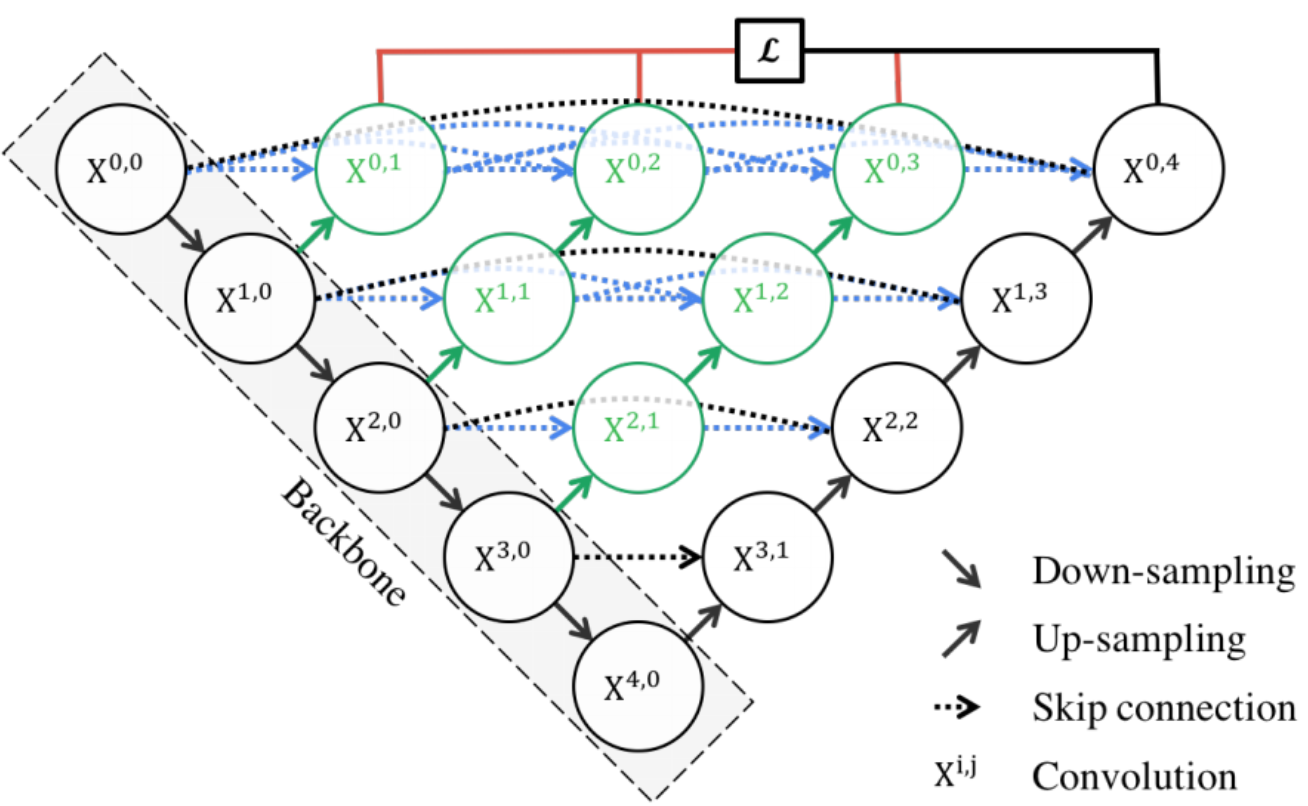

위는 UNet++의 구조를 나타냅니다. 검은색 동그라미와 선은 기존 UNet의 구조를 의미하는 것이고, 파란색 선과 초록색 선은 UNet++의 추가적인 아이디어를 의미합니다. 이것을 조금 더 자세하게 알아보겠습니다.

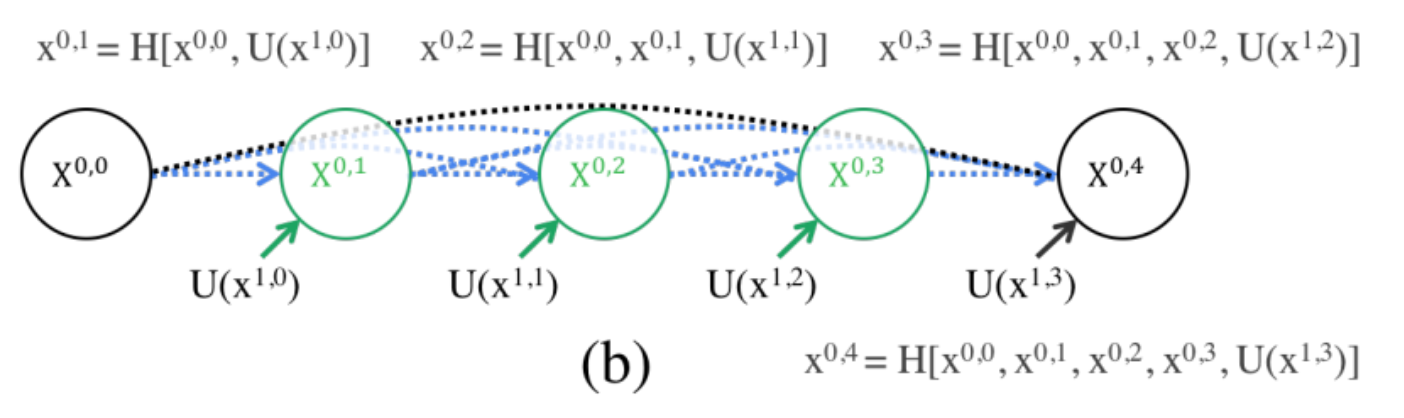

위 그림은 Feature map(이미지)이 첫 번째 Skip Pathway를 통과하는 것을 보여줍니다. 기존 U-Net에서는 X0_0에서 X0_4로 가는 하나의 Skip만이 존재하였습니다. 그러나, U-Net++에서는 X0_0이 크기가 키워진(Upsampling) X1_0과 Concatenate되어 X0_1로 가는 것을 볼 수 있습니다. 그리고 이렇게 만들어진 X0_1은 또 다시 Upsampling된 X1_1과 Concatenate되어 X1_2로 흘려줍니다. 이런식으로 하면 저자들은 Encoder와 Decoder의 Feature map간의 Semantic Gap을 더 줄일 수 있게 된다고 언급합니다. 그리고, Deep Supervision은 여러 Semantic Level(위 구조에서는 4개)은 각각 Feature map을 생성하여 정보를 가지고 있습니다. 따라서, 4개의 시맨틱 정보를 모두 이용하여 평균내어 결과를 예측하였습니다. Deep Supervision 방법은 선택적으로 적용할 수 있습니다.

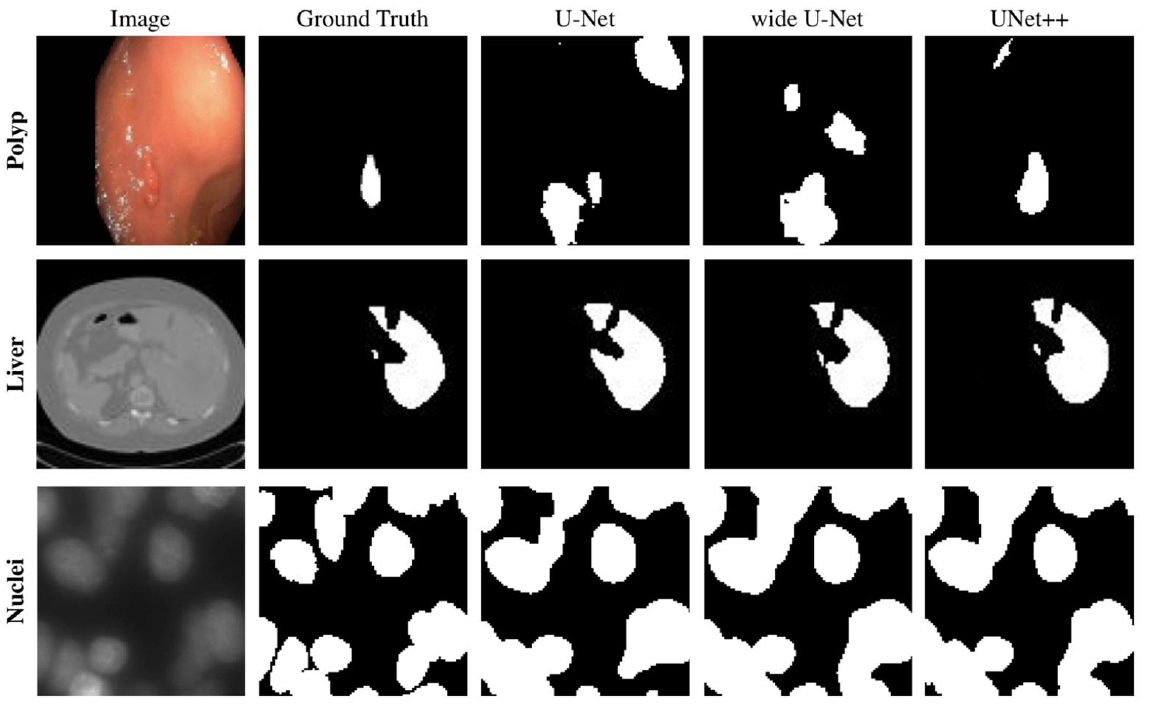

추가적으로 UNet++ 모델의 결과는 위와 같습니다. 결과는 위에서 보는 것처럼 UNet++ 모델이 더 깔끔하게 분할해내는 것을 볼 수 있었습니다.
UNet++ 논문 리뷰를 정리한 파일은 아래 링크에서 확인할 수 있습니다.
